集成电路生产线废水回用项目运行三年成效显著

 二维码 291
发表时间:2017-04-26 11:47

记者在天水华天科技股份有限公司采访时,该公司发展规划部李守平部长介绍说,集成电路在生产过程中会广泛使用纯水(去离子水)用于产品冲洗,而纯水的制取主要使用自来水。原有的生产工艺中,所有的冲洗废水全部直排,自来水耗量大,废水处理及排放量大。

为了节约资源, “这个项目的设计核心思路是‘微污染废水处理回用,重污染水处理达标排放’。项目的建设采用当前最先进的全膜法水处理工艺,即将生产废水分类收集、处理,然后再次回用于生产线,达到节约水资源,降低成本的目的。”李部长说,“截至2014年6月,项目实际完成投资2829.49万元,其中水处理设备投资2191.25万元,购置设备、仪器相关配套设施255台(套)。”

在天水华天电子科技园内的动力水处理现场,天水华天科技股份有限公司能源管理办公室副主任李俊告诉记者,(由浙江东洋环境工程有限公司承担)废水回用项目经过三年多的运行,已经显示出它的优越性,整体回用率达到60%左右,年可节约自来水约100万吨。循环利用废水100万吨,减少废水排放100万吨,累计年节约自来水费用约430万元。COD(化学需氧量)减排量约为38吨。本项目的实施实现了清洁生产,有效的节约了水资源,最大限度的提高了资源利用率,从源头减少了废水的产生,同时企业也取得了可观的经济效益。

那么该项目究竟采取的是怎样一套工艺呢?

对电镀废水回用采用的工艺(如图2)与目前较多电镀企业废水的回用工艺(如图1)简单比较:

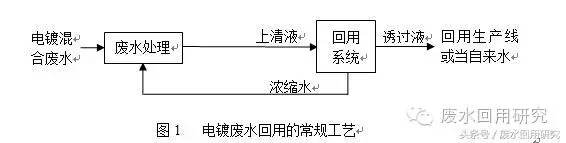

图1是把所有电镀废水混合集中收集,先经过物化或生物一系统处理,然后把上清液进行膜系统回收,因在废水处理过程中,投加了大量的PAC、PAM等,药剂中含有大量的阳离子物质存在水中,很容易与回用膜元件表面电荷结合而堵塞膜元件,更不能保证很高的回收率,通常回收率最高仅能达到50%,往往并不能保证长期稳定的运行;因投加了大量的药剂,使废水的含盐量也大大的增加,所以也降低了回用水水质;通过膜技术回用后的浓缩水重金属通常会超标,不能直接排放,这样只能回到废水前处理系统中,从而增加了废水处理部分的负荷及水量,严重影响废水处理部分的效果,同时占地及土建投资也增大。





东洋环境经过多年电镀废水及涉重金属的研究及工程实践,摸索出一套成熟稳定的电镀废水回用技术(连续错流抗污染多级膜法回用),把电镀废水分质收集,单独膜法回用,回用水可分别用到对应的生产线或作为自来水使用;目前东洋环境采用的回用理念是“先回用后处理”,把废水先进行分质收集,单独膜法回用,回收率≥85%,浓缩后的废水中重金属离子浓度可提升到100倍以上,对该浓缩废水可通过重金属回收装置进行重金属的提取,大大提高了重金属的回收效率,回收重金属的同时,也减轻后需废水处理的负荷。

从实际工程效果来看,图2较图1的回用理念更先进,具有更高的回收率,系统具有更高的稳定性,不易堵塞,回用水质更高;图2不仅可回收纯水而且同时可以回收贵重金属,特别对含贵重金属的回收价值更大,回收的重金属纯度可达到97%,回收效率≥90%。

电子电镀废水回用及处理工艺




工艺说明:清洗废水主要包括酸性清洗废水及碱性清洗废水两大部分,废水中主要含有硫酸、硫代硫酸钠、甲基磺酸、碱性液、铜、锡及添加剂等,混合后的清洗水主要偏酸性,多路清洗废水汇集于调节池,通过曝气搅拌,使水质水量达到调节作用,调节后的水进入多介质过滤系统主要是拦截较大颗粒物及胶体,然后进入MF/UF(可选项),主要去除较小悬浮物、胶体、细菌微生物等,MF/UF具有自动运行、冲洗功能;MF/UF透过液进入膜脱盐系统,主要是脱除水中盐份,该膜元件是根据电镀废水的特性,采用连续错流抗污染技术,少量的浓缩水中含有较高的重金属,先进行重金属回收(若较贵重的重金属可分开收集单独回收重金属,达到纯度更高的重金属),再把回收后的废水供至污水站进行物化或生化处理达,最终确保出水水质达到《电镀污染物排放标准》(GB21900-2008)指标。

本系统的水资源系统回收率≥85%,重金属等离子的回收率≥90%,金属纯度≥97%。此项技术已经申请国家发明专利,专利申请号:CN201010578758.5。

技术资料来源:东洋环境
